1台4进8出处理器 + 9台反馈抑制器： 大型扩声系统“信号管理+防啸叫”黄金搭档方案

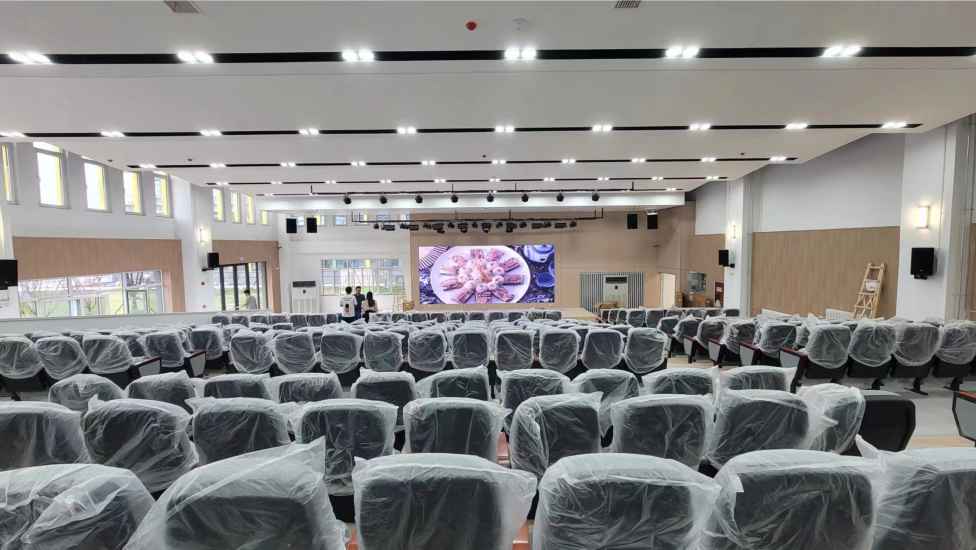

图1 大型报告厅扩声现场示意

       厅堂大了，声音问题反而更难管。一边是十几路话筒、八九个扬声器分区，谁该响、响多大、延迟多少，全靠中控师傅现场硬拧；话筒一推大就是一声尖啸，会议被迫中断，后级音箱还在刀尖上跳舞——这是每一个做过大型厅堂扩声的人都熟悉的现场。
       顽疾一·信号乱：主扩、侧补、返听、低音、后区补声各自为政，音量不对等、延时不对齐，台上说话像在水缸里。
       顽疾二·啸叫险：不同话筒在不同位置产生的回授频点天差地别，集中在一台机器里“一刀切”，往往压住了这头、叫起了那头。
       这两件事，其实不该用一台设备硬扛。专业系统的做法是分工：让最擅长路由和处理的设备管信号，让最擅长抓回授的设备守话筒。

一、方案总览：一个管秩序，一个管安全

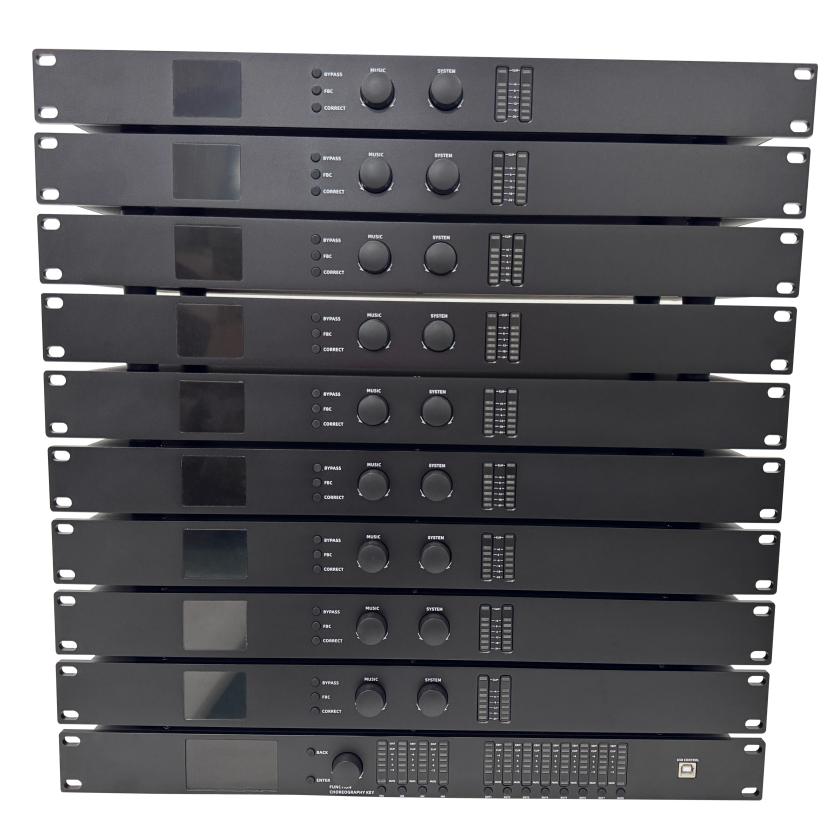

图2 机柜正面叠放：下方1台为4进8出数字音频处理器，上方9台为反馈抑制器

       这套大型扩声方案，把“信号管理”和“防啸叫”拆给两个角色：1台4进8出数字音频处理器坐镇中枢，承担路由分配、每通道独立EQ/分频/延时/限幅，统一驱动8个扬声器分区；9台反馈抑制器分兵把守每一路话筒，紧跟声源之后独立扫描啸叫频点、实时陷波。一个管秩序，一个管安全。



二、中枢：1台4进8出处理器做“信号管理”

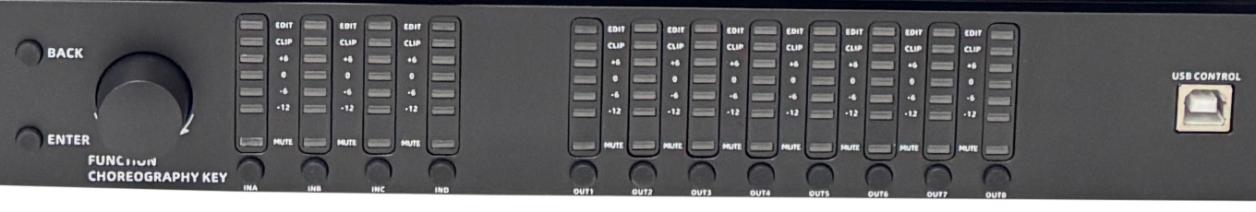

图3  4进8出处理器前面板：4路输入INA–IND、8路输出OUT1–OUT8，每路独立电平表与MUTE/CLIP指示，右侧为USB调试口

       处理器是整个系统的“大脑”。前面板一目了然：4路输入（INA–IND）对应4组汇聚后的声源，8路输出（OUT1–OUT8）直驱8个扬声器分区；每一路输入、输出都配有独立LED电平表（CLIP / +6 / 0 / -6 / -12 ），旁边是EDIT与MUTE按键——哪一路过载、哪一路被静音，抬眼可见。

       它在系统里承担四件事：

       · 路由与分配：把4路输入灵活分配到8个输出通道，哪只箱子出什么声，软件里一画矩阵就定了。

       · 每通道独立处理：8路输出各自搭载均衡、分频、延时与压限——主扩与补声的声像对齐、低音与全频的分频点、每只箱子的限幅保护，全在这一层解决。

       · 一键场景预设：通过前面板USB口连接电脑调试，会议模式、演出模式、疏散广播模式各存一个预设，切换活动类型时一键调用。

       · 实时监护：面板上的CLIP灯就是后级音箱的“生命线”，一旦输入削波立刻可见，不至于烧了高音头才发现。



三、哨兵：为什么是9台反馈抑制器

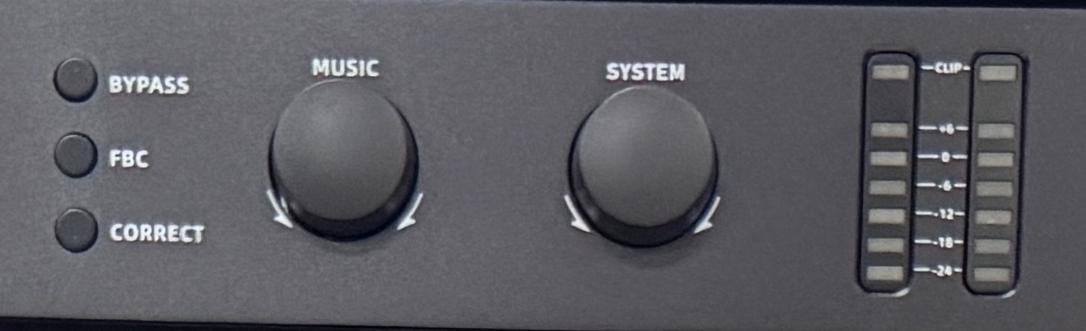

图4 反馈抑制器前面板：BYPASS/FBC/CORRECT三档按键，MUSIC/SYSTEM两路独立旋钮，双路电平表

       反馈抑制器不堆在中枢里，而是紧跟在每一组话筒之后。这套方案用9台，对应大型厅堂里典型的9路话筒声源：主席台鹅颈、代表席讨论话筒、手持无线、领夹、贵宾室、后场采访……

       每一台前面板上三个按键，就是它的工作语言：

       · BYPASS（旁通）：信号直过，用于与开启状态做AB对比，判断处理对人声的影响。

       · FBC（反馈消除）：开启后自动扫描当前环境的啸叫频点，实时插入窄带陷波，把“啸叫”精准挖掉，尽量不损伤人声通透度。

       · CORRECT（校正）：对已经找到的频点做微调巩固，避免环境变化后回授复发。

       旁边的MUSIC与SYSTEM两个旋钮分别控制音乐声与系统声电平，现场调试时不用掏笔记本，伸手就能推。

       为什么要9台，而不是1台大的？因为每一路话筒面对的是一片独立的声场：主席台话筒离主扩近，代表席话筒吸声好，手持话筒满场跑——它们各自的啸叫频点完全不同。9台等于9个独立防啸叫哨兵，各守一段、互不干扰；哪一路出问题就只调哪一台，不会动到别人。这样整厅的可用增益还能再往上推一截，主持人终于敢把音量开够。



四、信号怎么流：系统拓扑

整套系统的信号链路自上而下依次为：

9路话筒声源（主席台鹅颈 · 代表席讨论 · 手持无线 · 领夹 · 贵宾室……）

↓ 每路话筒独立接入

9台FBC反馈抑制器（自适应扫描啸叫频点 · 实时窄带陷波 · 互不干扰）

↓ 汇总为4组信号

4进8出数字音频处理器（路由矩阵 · 每通道EQ/分频/延时/限幅 · 场景预设）

↓  8路独立输出

8组功率放大器 → 8个扬声器分区（主扩 · 侧补 · 返听 · 低音 · 后区补声……）

五、这套组合为什么“黄金”

       · 分工不打架：处理器不管啸叫细节，FBC不管全局路由，各干各的强项，谁也不抢谁的资源。

       · 调试不返工：处理器电脑端存好多场景预设，FBC开机自适应寻频，大型活动前半小时即可完成整厅调试。

       · 音量推得上：每路话筒独立防啸叫，系统获得额外的安全增益余量，主持人再也不用压着嗓子讲话。

       · 音箱烧不坏：输出端限幅加CLIP实时监护，把后级功放与高音单元保护起来，长期维保成本明显下降。



六、典型应用场景

       这套“1+9”配置，面向的正是那些话筒路数多、扬声器分区多、对声音可靠性要求高的厅堂：大型报告厅、多功能厅、剧场剧院、体育场馆、会展中心、企业会议中心、高校讲堂、政府议事厅。
