多机协同·声扬全域：多台三进六出音箱处理器模拟分配搭配方案



在中小型演出、多功能厅、报告厅、会议室等扩声工程中，单台三进六出音箱处理器往往只能覆盖一组主扩扬声器的分频与调校。当场地更大、扬声器通道更多——例如需要同时驱动主扩左右声道、中置、超低音阵列、舞台返听以及前区/后区补声时，把多台音箱处理器搭配使用，是一种既灵活又经济的做法。本文以特谱声多台音箱处理器为例，说明 4 台设备如何分工协作，组成一套完整的扩声处理系统。

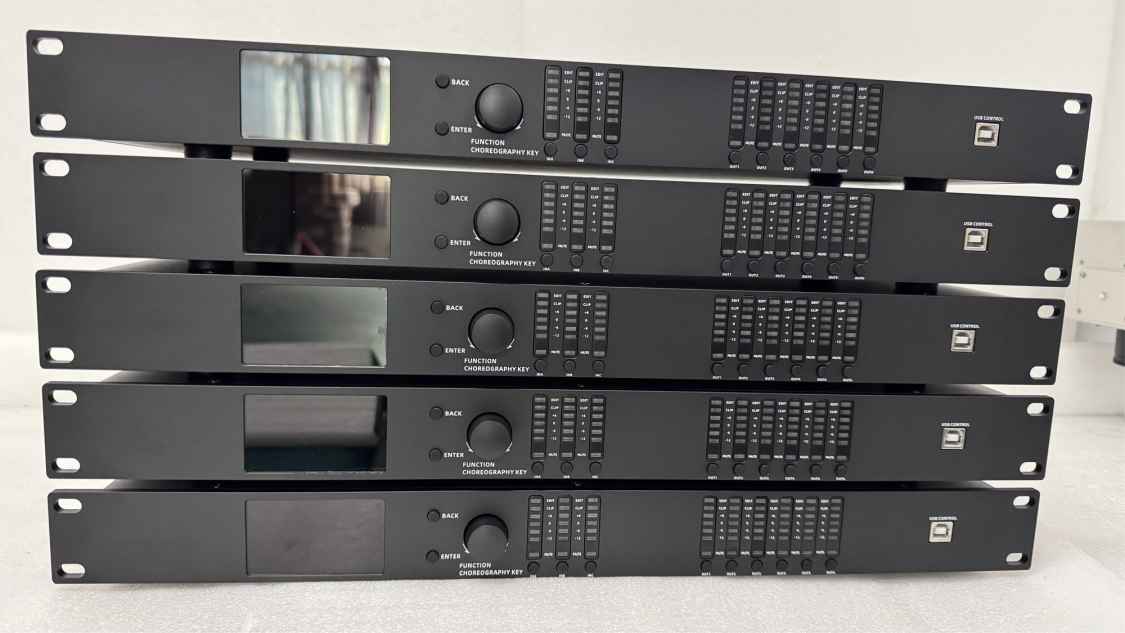

图1  三进六出音箱处理器产品实拍

一、为什么要把 4 台音箱处理器搭配使用

一台三进六出的数字音频处理器，单机具备3 路输入、6 路输出，可在本机完成一组扬声器系统的分频、均衡、延时、限幅等核心调校。对于常规两只主扩加一只低音的小型系统，单台已经足够。

但在中型及以上场地中，扬声器通道数往往远超 6 路：主扩需要左右声道独立分频，中置、超低音阵列、舞台返听、前区补声、侧补声、后区补声都需要独立的输出通道和参数设置。把 4 台音箱处理器组合起来，合计拥有12 个物理输入接口、24 个物理输出接口，足以覆盖一套中型扩声系统的全部扬声器通道，并且具备以下三点优势：

一是分区独立。不同声道、不同区域的扬声器由不同处理器负责，调试时互不影响，现场修改某一区不会牵动其他区域参数。

二是故障隔离。单台设备出现问题时，其他区域仍可继续工作，避免一台故障导致全场失声。

三是扩展灵活。项目初期可先上 2 台，后期场地扩容再增加到 4 台，不必一次性采购大型矩阵处理器，投资更可控。



二、4台音箱处理器的典型分工方案

在实际工程中，最常用的做法是“按扬声器组别分工”：每台处理器负责一组扬声器系统，6 路输出全部用于该组的分频或分区驱动。以下是一套经过验证的 4 台分工方案，供工程商参考：

表1  4 台音箱处理器分工方案参考

灵活调整：场地对中置声道无需求，第 2 台全部输出可给到右声道扩展以及右区补声；超低音数量少的时候，第 3 台多余输出通道可以分配给周边补声。



三、信号如何分配到 4 台设备

4 台处理器协同工作，核心是把调音台输出信号合理分发至各台设备输入通道，共有三种工程实现方式，全部为模拟音频传输：

第一种，调音台多路编组输出直送。调音台具备足够多路编组输出时，将主 L、主 R、中置、返听、补声等编组输出，直接分别接入各台处理器输入接口。信号链路干净，干扰最小，优先推荐。

第二种，外部信号分配器分路。当调音台输出通道不足时，主 L、主 R 等核心信号经过专业信号分配器复制多路，分别送入多台处理器输入。

第三种，本机第三路输入作为本地补充音源。每台音频处理器 具备 3 路物理输入，可以将背景音乐、本地会议话筒等音源接入各台 IN3 输入，供本台对应分区使用，不干扰主扩信号链路。

推荐信号对应关系： 主 L 信号送入第 1 台 IN1、第 3 台 IN1； 主 R 信号送入第 2 台 IN1、第 3 台 IN2； 中置、返听、补声信号根据分工，送入第 2 台、第 4 台对应输入； 各台 IN3 预留作为分区本地补充音源输入。



四、系统调试的五个关键要点

1. 统一电平基准

整套系统所有处理器输入输出电平统一校准至 + 4dBu 专业音频基准，避免设备之间响度差异。

2. 分频点左右一致

第 1 台左主扩、第 2 台右主扩，二者分频点、滤波器斜率、EQ 参数需要一一对应，否则左右音色不一致，观众席声像发生偏移。

3. 用延时做声像对齐

主扩、超低音、返听、补声到观众位置传播距离各不相同，需要在每一路输出设置延时，保证各扬声器声音尽量同步到达听众，减少相位抵消、回声。

4. 每通道独立限幅

4 台合计 24 路输出，需要按照每一只扬声器的额定功率、阻抗，单独设置每通道限幅阈值，保护扬声器单元，防止信号过载损坏。

5. 预设场景分类保存

电脑 USB 分别连接各台处理器调试，将会议模式、演出模式、影院模式保存为设备预设。



 五、多机搭配方案的实际优势

对比单台大型音频矩阵，多台三进六出组合方案，在中小型项目有显著实用价值：

1.项目采购性价比：多数场景下多台三进六出设备组合成本低于同等通道大型矩阵。

2.部署灵活：设备可以就近部署功放机柜，缩短功放与音箱之间的喇叭线；模拟音频走线依然需要控制距离，减少干扰。

3.维护便捷：单台故障仅更换故障单机，无需整套系统停机；备件只需要常备一台同型号处理器。

4.设备复用性强：项目结束，多台设备可以拆分，单独用于其他小型工程项目。



 六、典型应用场景

这套 4 机模拟并联方案适合以下工程场景：

1.中型报告厅、多功能厅：主扩 + 中置 + 超低音 + 返听，兼顾语音扩声与音乐回放。

2.中小型演出、Livehouse：主扩、低音阵列、舞台返听。

3.企业园区大型会议室：多场景预设切换，分区扩声管控。
